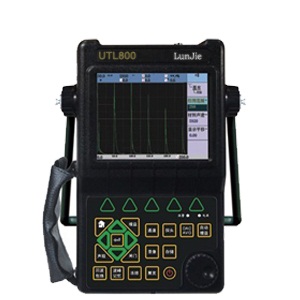

UTL800全数字化超声波探伤仪
UTL800是一款便携式、全数字化超声波探伤仪，具有全防水设计、高分辨率中英文显示、超长录像功能等特点。能够快速便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
■ 执行标准：

◆ 国家标准：

1. JJG 746-2004《中华人民共和国国家计量检定规程-超声波探伤仪》

2. JB/T 10061-1999《A型脉冲反射式超声探伤仪通用技术条件》

3. JB/T 10062-1999《超声探伤用探头性能测试方法》

4. JB/T 9214-1999《A型脉冲反射式超声探伤系统工作性能测试方法》

5. Z2344-93《金属材料脉冲反射式超声探伤检验方法》）

◆ 欧洲标准（EN12668）包括有三个部分：

1. EN12668-1 无损检测-超声检验设备的特性与认证-第1部分：仪器

2. EN12668-2 无损检测-超声检验设备的特性与认证-第2部分：探头

3. EN12668-3 无损检测-超声检验设备的特性与认证-第3部分：综合设备

■ 功能特点
1. 中英文互显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷，技术领先
2. 采用全数字真彩色液晶显示器，可根据环境选择操作界面风格，液晶亮度可自由设定，3. 液晶显示器的分辨率为640X480， 界面和波形的显示更加细腻和人性化
4. 高性能安保电池模块便于拆装，可以脱机独立充电，大容量高性能锂离子电池模块使仪5. 器连续工作时间达八小时以上；单手即可以把持，经久耐用，引导行业潮流
6. 全防水设计，IP65防护等级
■ 检测范围
零界面入射～9999mm(钢中、纵波)，可连续调节
■ 发射脉冲
1. 脉冲幅度：200V～500V可调，适用探头范围广脉冲宽度：在(0.1~0.5)µs范围内连续调节，以匹配不同频率的探头
2. 探头阻尼：100Ω、200Ω、400Ω可选，满足灵敏度及分辨率的不同工作要求
3. 工作方式：直探头、斜探头、双晶探头、穿透探伤
■ 放大接收
1. 硬件实时采样：高分辨率10位AD转换器，采样速度160MHz，波形高度保真
2. 检波方式：正半波、负半波、全波、射频检波
3. 滤波频带（0.2～20）MHz，根据探头频率全自动匹配，无需手动设置
4. 闸门读数：单闸门和双闸门读数方式可选；闸门内峰值读数
5. 增益：总增益量110dB，设0、0.1dB、2dB、6dB步进值，独特的全自动增益调节及扫查6. 增益功能，使探伤既快捷又准确
■ 闸门报警
门位、门宽、门高任意可调；B闸门可选择设置进波报警或失波报警；闸门内蜂鸣声和LED灯(吵噪环境中LED灯报警非常有效)报警及关闭
■ 数据存储
仪器内置海量存储器，数据和文件不会因仪器断电丢失，存储内容包括通道参数、波形图片和录像文件。支持1000组探伤参数通道，可预先调校好各类探头和仪器的组合参数，自由设置各行业探伤标准；可存储10000幅探伤回波信号及参数，实现存储、读出及通过USB接口传输
■ 录像功能
仪器支持将探伤的过程记录下来存成录像文件，保存到内置存储卡中。录像文件可以通过仪器回放，也可以上载到电脑通过专用软件进行回放。最大支持100个录像文件，录像总时长最大为10小时以上
■ 探伤功能
1. 探伤标准：内置各行业常用探伤标准，直接调用，方便、快捷
2. 焊缝图示：可设置焊缝形态参数，探伤中直观显示焊缝图和缺陷在焊缝中的位置
3. 自动校准：探头零点和探头角度（K值）自动校准功能；声速自动测量功能
4. 波峰记忆：实时检索缺陷最高波，记录缺陷最大值
5. 缺陷定位：实时显示缺陷水平、深度（垂直）、声程位置
6. 缺陷定量：缺陷当量dB值实时显示
7. 缺陷定性：通过回波包络波形，方便人工经验判断
8. 曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置
9. DAC/AVG：曲线自动生成，取样点不受限制，并可进行补偿与修正。曲线随增益自动浮动

10.随声程自动扩展、随延时自动移动。能显示任意孔径的AVG曲线
11.TVG:可以根据绘制的DAC曲线动态设置不同测点的增益，更直观的分析缺陷回波
12.AWS D1.1: 美国焊接学会标准，为各类AWS焊缝检测应用提供一个动态反射体“缺陷定级”可避免手工计算，提高检测效率
13.裂纹测高：利用端点衍射波自动测量、计算裂纹高度
14.门内展宽：放大回波细节，便于回波分析
15.连续记录：实时记录波形，存储、回放
16.波形冻结：冻结屏幕上显示的波形，便于缺陷分析
17.回波编码：以不同颜色显示1~6次回波显示区，便于判断缺陷位置
18.B型扫描：实时扫查、横截面显示，可显示工件缺陷形状，使探测结果更直观
■ 实时时钟
实时探伤日期、时间的跟踪记录，并记录存储
■ 通讯接口
USB2.0高速通讯传输接口，支持U盘模式和数据连结模式， 可以将仪器内置存储卡虚拟为U盘，方便快捷的将数据备份到PC机，也可以使用专用软件通过USB进行数据的上传和下载
■ 电池模块
高容量锂电池模块，在线充电和脱机充电两种充电方式

■ 基本配置：

■ 可选附件：

■ 服务承诺：

1. 免费提供上门调试、技术培训。 2. 免费提供整机二年保修，终身维修。
